SMART-HOUSE
SMART HOUSE – Projet Arduino
Bienvenue sur la page officielle du projet Smart House, un système domotique conçu pour améliorer le confort, la sécurité et l’automatisation d’une habitation grâce à des capteurs et actionneurs intelligents.
Présentation générale
Le projet est composé de deux modules principaux :
- Circuit intérieur : surveillance des conditions environnementales et gestion des alertes.
- Circuit extérieur : détection de présence, contrôle de l’éclairage, gestion du garage et orientation d’un panneau solaire.
L’objectif est d’intégrer plusieurs fonctionnalités de domotique tout en restant modulable et facile à maintenir.
Système intérieur
Le module intérieur surveille la météo, détecte les risques d’incendie et contrôle des éléments comme le linge à l’extérieur.
Capteurs
| Capteur | Fonction | Pin |
|---|---|---|
| Capteur de pluie | Détection pluie | A0 |
| Capteur de flamme | Détection feu | A1 |
| Capteur MQ2 | Détection fumée et gaz | A2 |
| Capteur sonore | Détection de sons | D2 |
| DHT11 | Température et humidité | D4 |
Actionneurs et affichage
| Actionneur | Fonction | Pin |
|---|---|---|
| Servomoteur | Rentrer le linge | D10 |
| Buzzer | Alarme incendie | D5 |
| LED rouge | Indication fumée | D6 |
| LED blanche | Indication sonore | D7 |
| Écran LCD I2C | Affichage température, humidité, alertes | 0x27 |
Schéma de fonctionnement
- Détection de pluie (< 500) → servomoteur 180° pour rentrer le linge.
- Détection de flamme (< 500) → buzzer 1000 Hz.
- Détection de fumée (> 300) → LED rouge allumée.
- Détection sonore → LED blanche clignote.
- Affichage LCD : priorise alertes, sinon température et humidité.

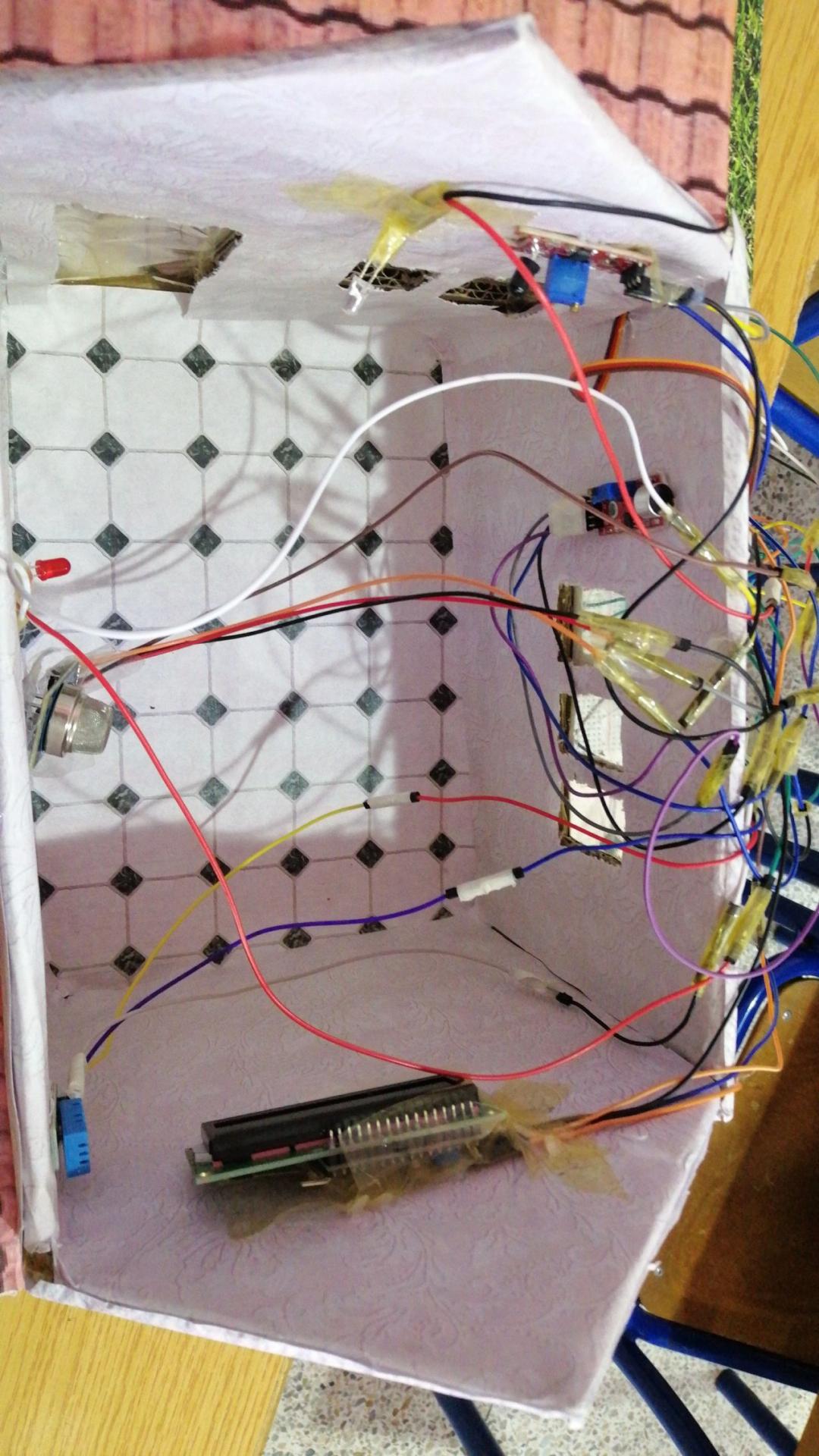

Visualisation
Code du module intérieur : Interior_SMART_HOUSE.ino
Système extérieur
Le module extérieur contrôle la sécurité, l’éclairage et l’orientation solaire.
Capteurs
| Capteur | Fonction | Pin |
|---|---|---|
| Ultrason route | Détection véhicules/personnes | TRIG/ECHO |
| Ultrason garage | Détection objets proches (<10 cm) | TRIG/ECHO |
| LDR A0 | Détection obscurité | A0 |
| LDR A1 | Tracking solaire gauche | A1 |
| LDR A2 | Tracking solaire droite | A2 |
Actionneurs
| Actionneur | Fonction | Pin |
|---|---|---|
| LED | Éclairage automatique | D6, D7 |
| Servomoteur porte | Ouverture/fermeture garage | D9 |
| Servomoteur solaire | Orientation panneau solaire | D10 |
Schéma de fonctionnement
- Obscurité + présence route (> 800) → LEDs allumées 6 secondes.
- Distance garage < 10 cm → porte ouverte 90°, refermée après 3 secondes.
- Tracking solaire → orientation du panneau selon différence de luminosité LDR gauche/droite.

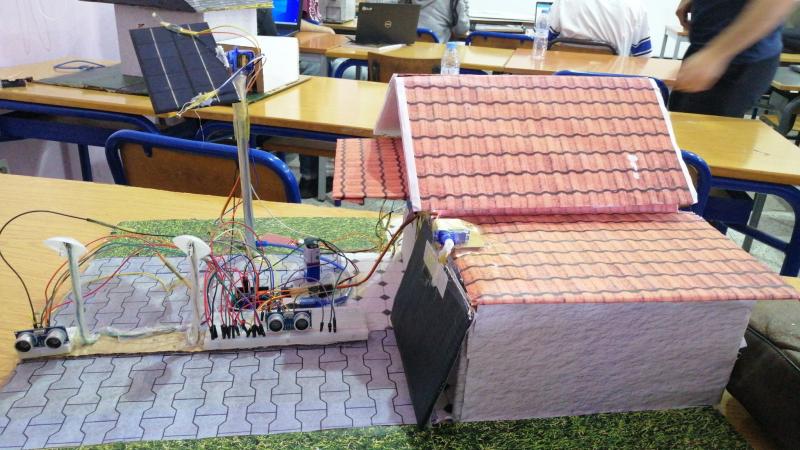

Visualisation
Code du module extérieur : Exterieur_SMART_HOUSE.ino
Fonctionnalités principales
- Protection automatique du linge en cas de pluie.
- Détection et alerte incendie (feu/fumée).
- Détection sonore et signalisation.
- Affichage en temps réel sur écran LCD.
- Détection de véhicules et présence extérieure.
- Éclairage automatique selon luminosité.
- Ouverture intelligente de la porte du garage.
- Orientation automatique d’un panneau solaire.
