Mini-projet – Automatisation d’un ventilateur industriel (PLCnext)
📌 Description
Ce mini-projet consiste à concevoir et simuler un système d’automatisation industrielle pour la commande d’un ventilateur industriel, en utilisant l’environnement PLCnext Engineer et le contrôleur AXC F 1152. Le système intègre des modes de fonctionnement manuel et automatique, des fonctions de sécurité, ainsi qu’un compteur de pannes avec signalisation visuelle et sonore.
⚙️ Environnement technique
- Logiciel : PLCnext Engineer 2025 (LTS)
- Contrôleur : Phoenix Contact AXC F 1152 (mode simulation)
- Langage : Ladder Diagram (LD – IEC 61131-3)
- Mode d’exécution : Simulation PLCnext (TCP/IP en mode simulation)
🧠 Fonctionnalités principales
- Démarrage du système via bouton ON
-
Deux modes de fonctionnement :
- Mode manuel : commande directe du ventilateur
- Mode automatique : commande temporisée avec bouton de reset
- Gestion de la sécurité par disjoncteur
-
Comptage des pannes (CTU) :
- Incrémentation à chaque panne
- Mémorisation du nombre de pannes
- Allumage d’une LED rouge lorsque le seuil (>5 pannes) est dépassé
-
Signalisation :
- LED verte : fonctionnement normal
- LED rouge : défaut critique
- Buzzer : alerte en cas de panne

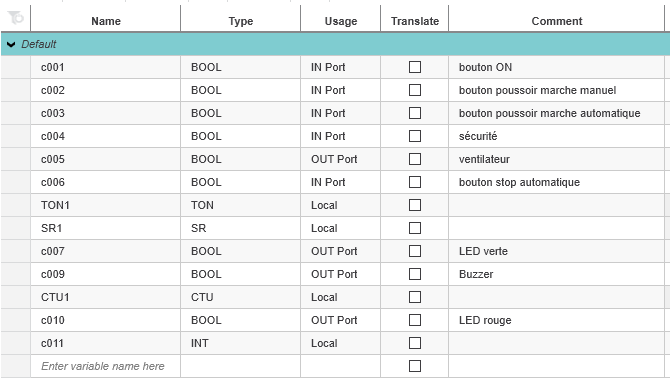

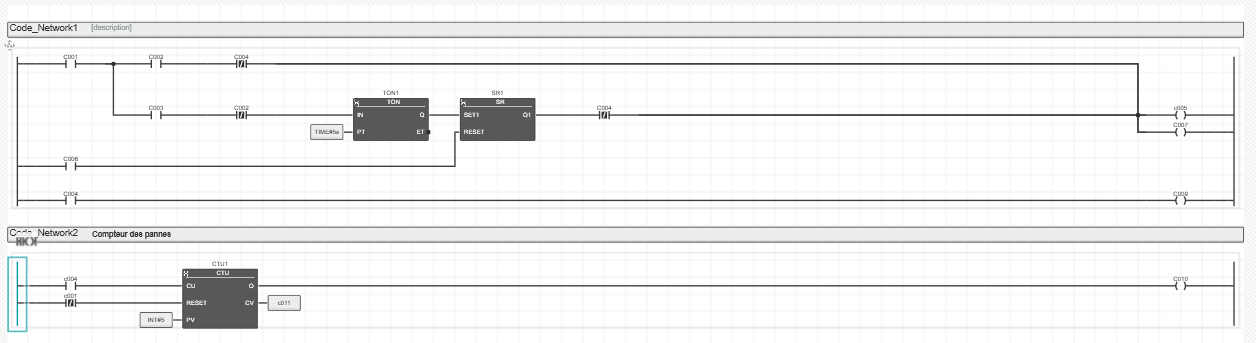

🧩 Structure du programme
- Network 1 : Commande du ventilateur (modes manuel / automatique)
- Network 2 : Gestion et comptage des pannes
-
Utilisation de :
- Logique combinatoire
- Fonctions Set/Reset
- Compteur incrémental CTU
- Conditions de sécurité
🧪 Validation
Le programme a été :
- Téléversé sur le contrôleur AXC F 1152 en mode simulation
- Testé et validé dans PLCnext Engineer
- Vérifié en conditions normales et en cas de panne
🎯 Objectifs pédagogiques
- Comprendre l’architecture d’un programme PLC
- Maîtriser la programmation Ladder
- Mettre en œuvre des fonctions de sécurité industrielles
- Utiliser la simulation PLC pour valider un système automatisé sans matériel réel
